Przekładnia główna
Póki nie rozebrałem dyfra myślałem, że najbardziej skomplikowanym elementem będzie silnik...Zacznijmy może tradycyjnie... :) Od samego początku.

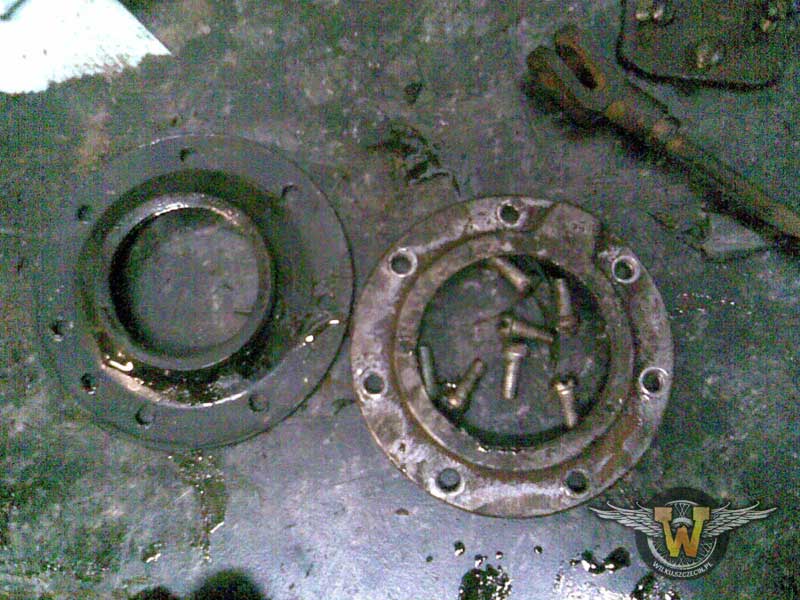

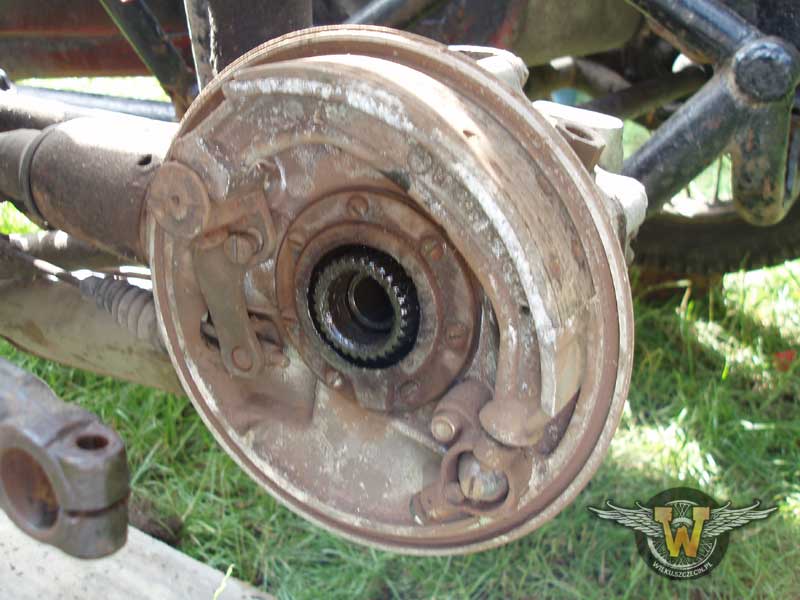

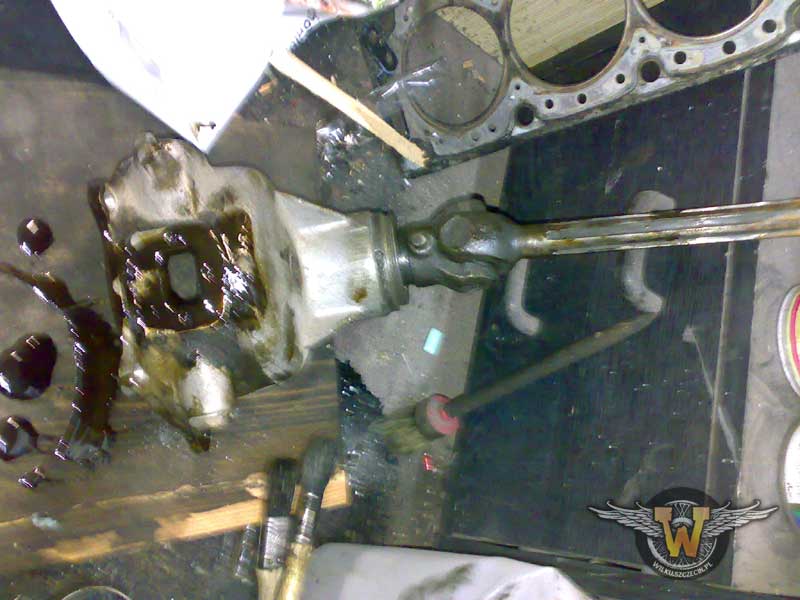

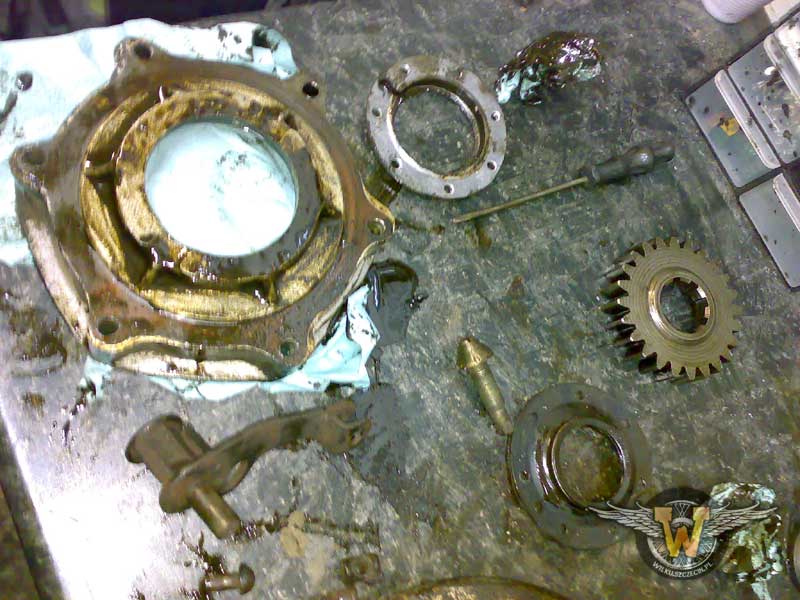

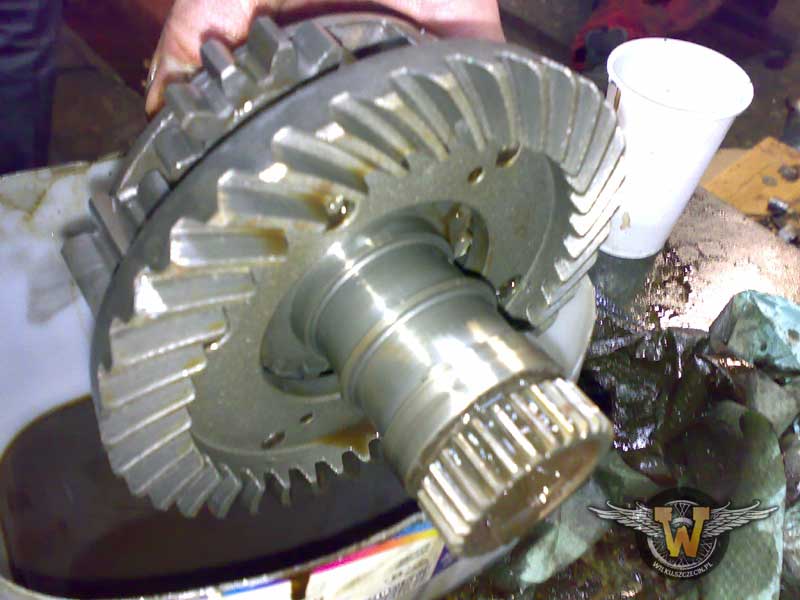

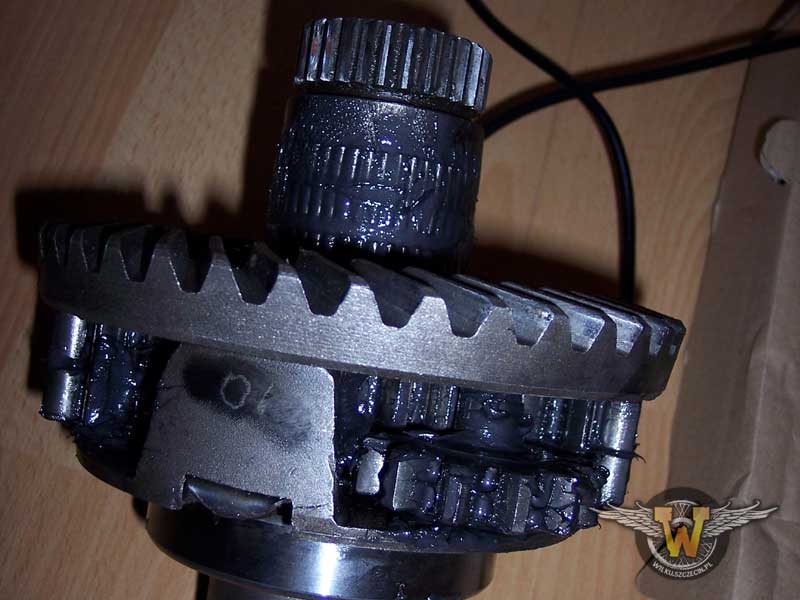

Po zdjęciu z motocykla zacząłem rozbierać dyferek. Smarowany był mieszaniną smaru i oleju. Wszystko zostało rozebrane, opstrykane aparatem, uwolnione od glutów smarowidła i zapakowane na czas leżakowania.

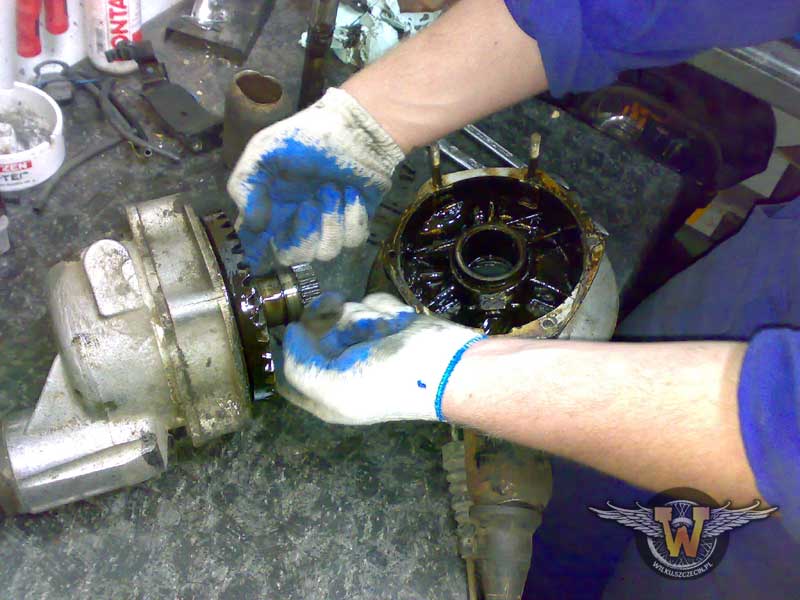

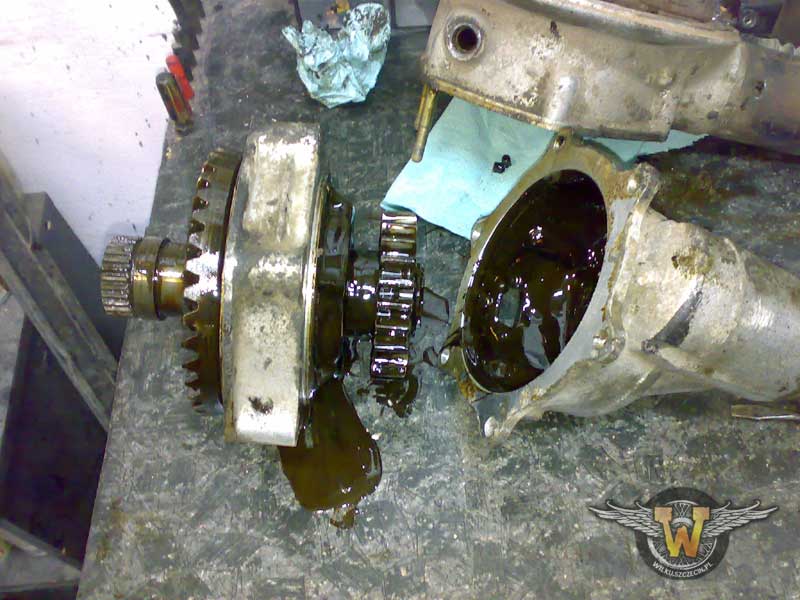

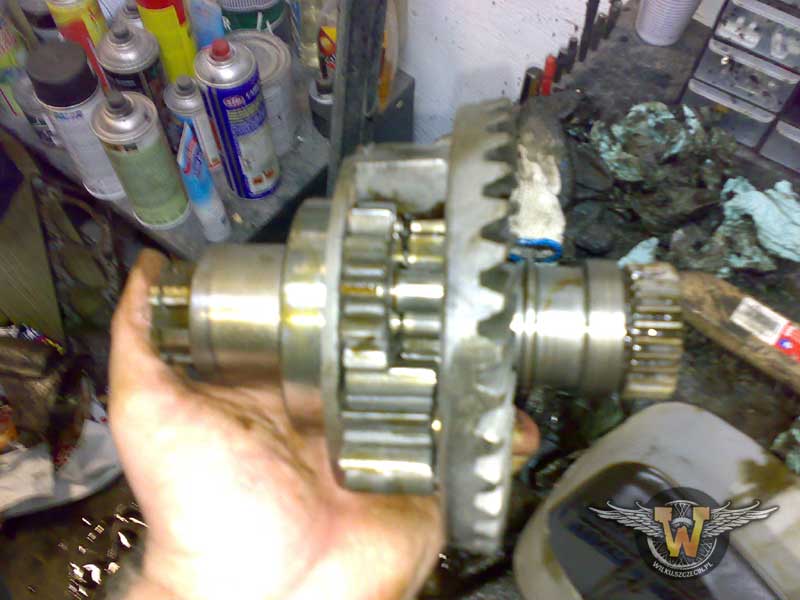

Ze zgrozą rozkręcałem dyferek oglądając kolejne łożyska. Poskładanie tego do kupy nie będzie łatwe.

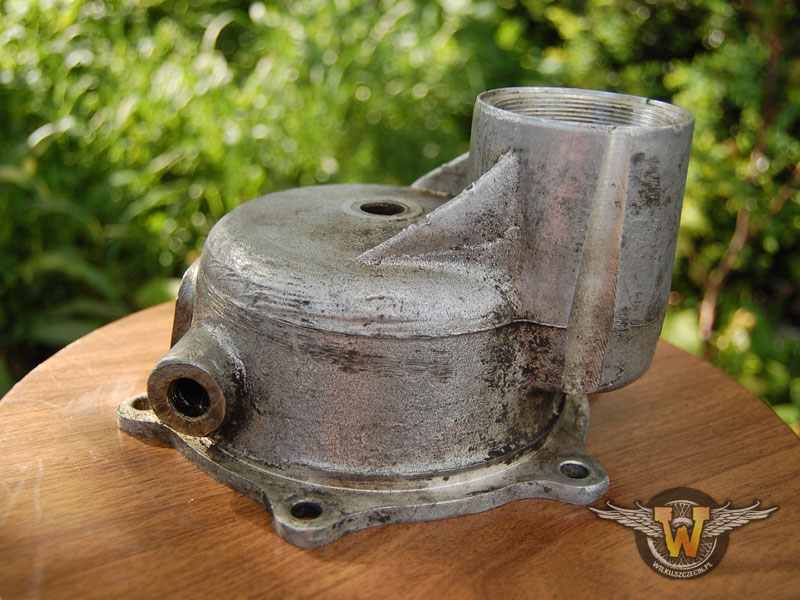

Zanim przejdziemy do etapu składania zajmiemy się polerowaniem :) Umyty i przygotowany do polerowania:

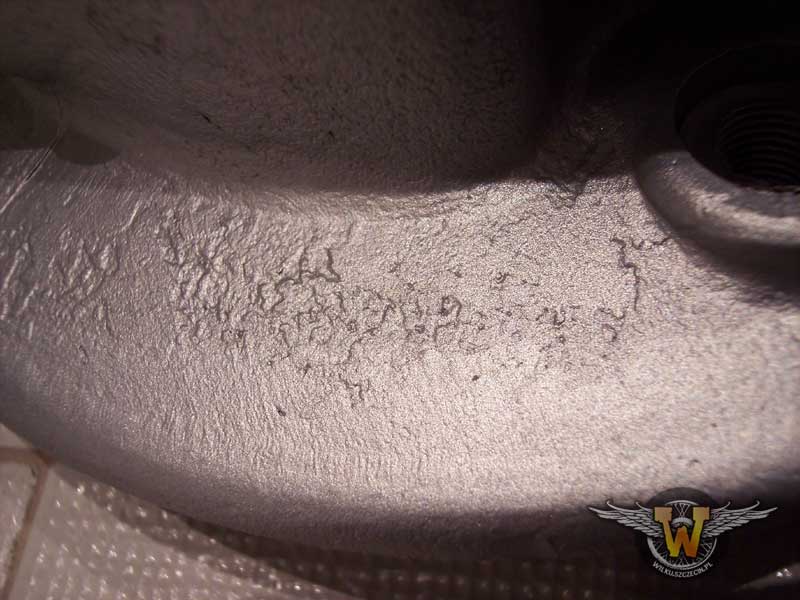

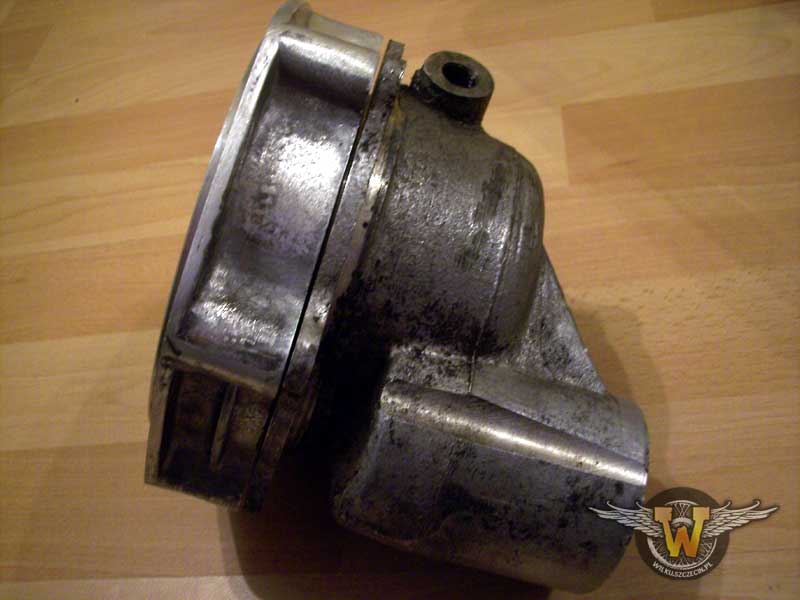

Zgrubnie przetarty dla wyrównania powierzchni

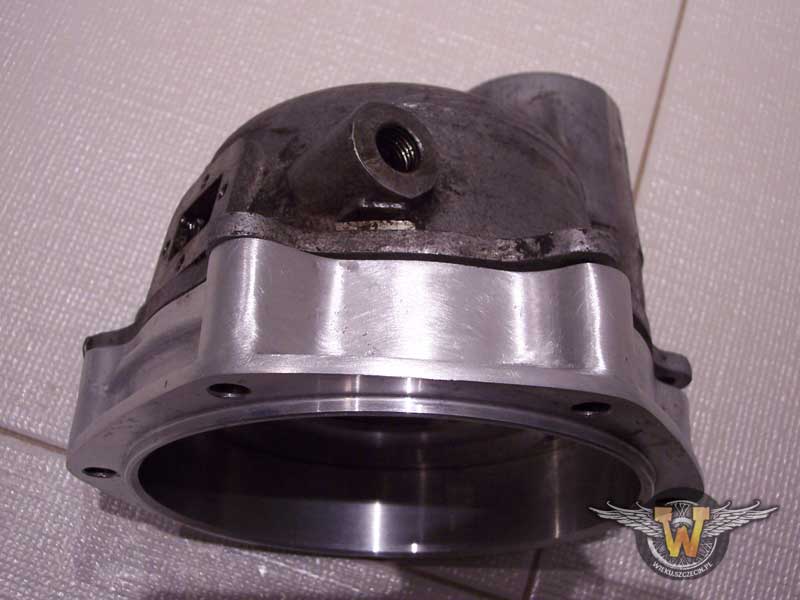

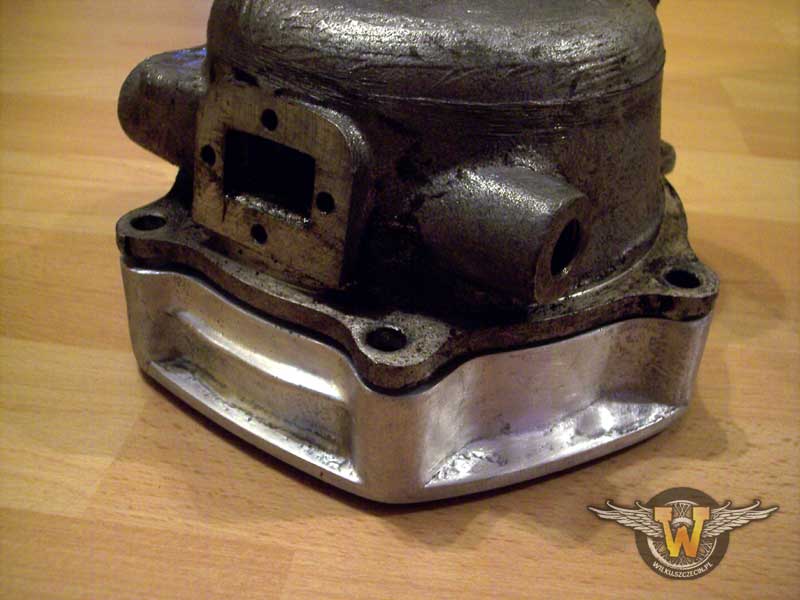

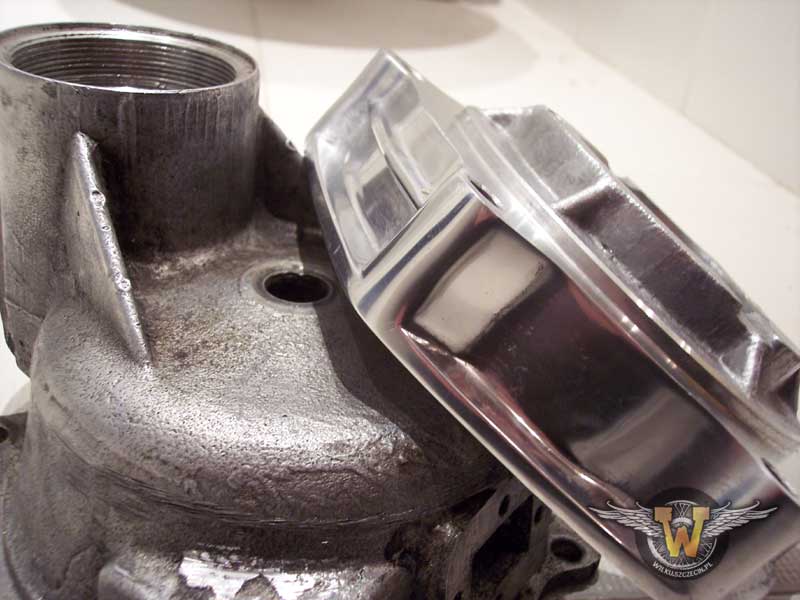

Tutaj już trochę bardziej wygłaskane. Dla kontrastu z drugim elementem :)

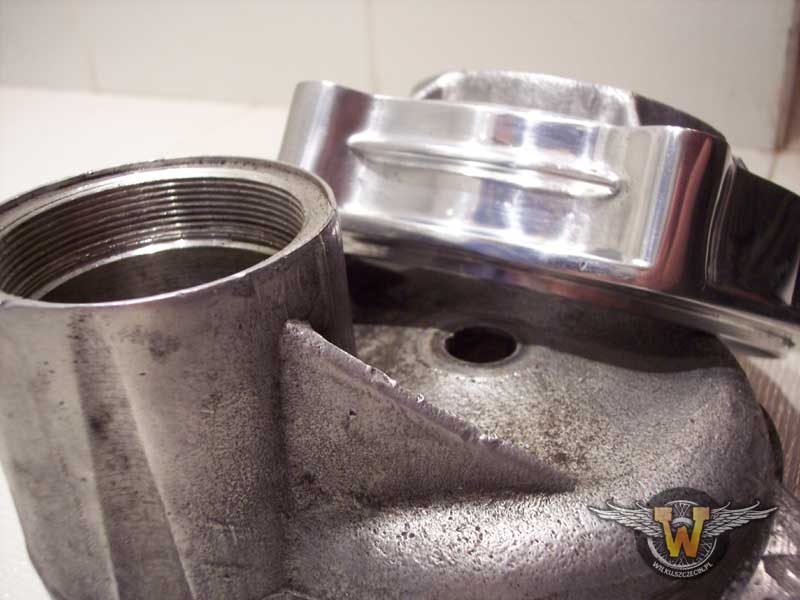

Teraz już lusterko. No, wstępne. Na tyle żeby ładnie wyglądało, ale jeszcze zbyt matowe żeby można było powiedzieć, że robota skończona.
Tutaj jest jeszcze link do drobiazgów: Osłony krzyżaków.

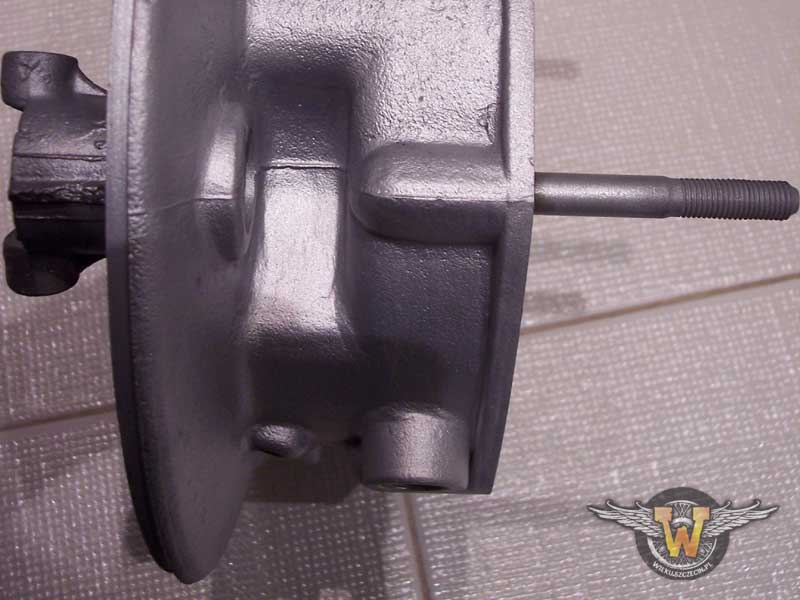

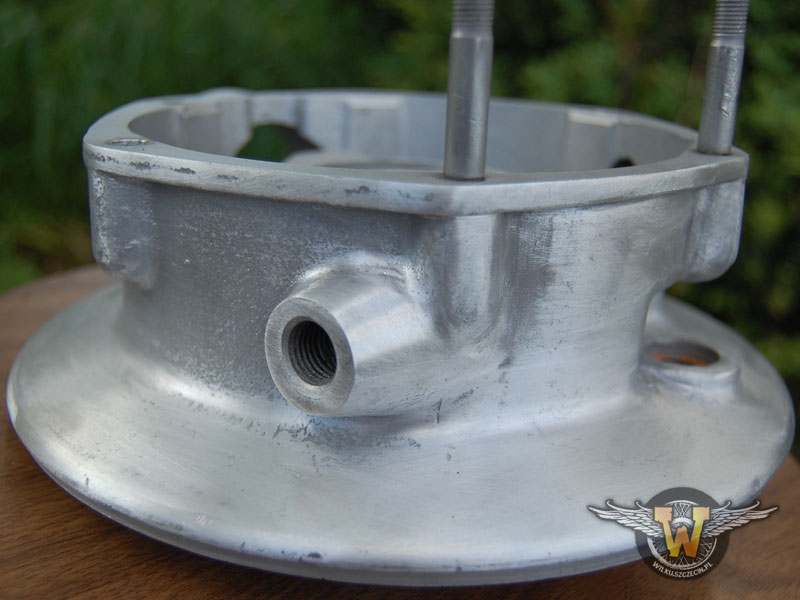

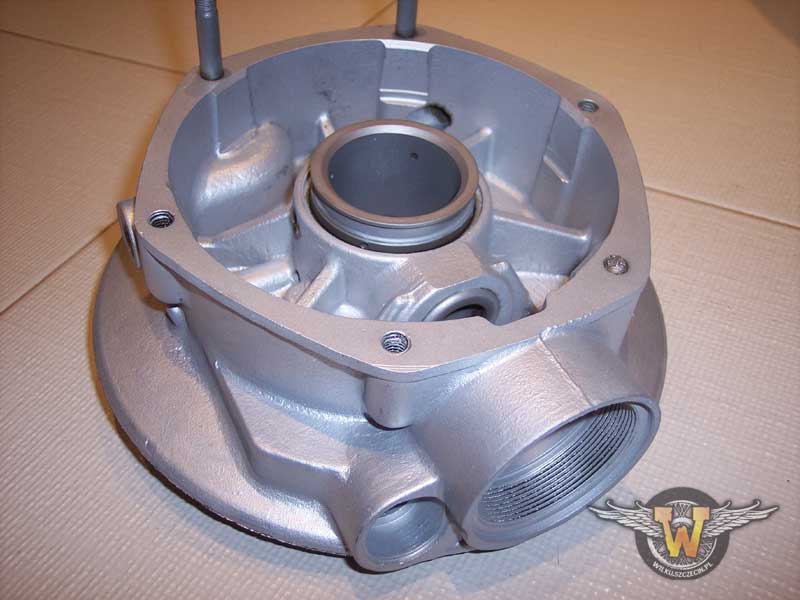

Pniżej natomiast :) Jest obudowa dyfra po szkiełkowaniu i wybłyszczaniu. Zrodziła się możliwość, aby nie wysyłając części "w Polskę" sprawdzić jaki będzie efekt. Samo szkiełkowanie matuje element, wybłyszczanie z kolei nadaje połysk. Przypomina to coś jak szczotkowane aluminium - błyszczące, ale nie ma lustra. Szkiełkowanie zostało wykonane przez firmę Korund ze Szczecina. Piaskują i szkiełkują drobne elementy z zajebistą precyzją :) Sprawdzimy jak bardzo szkiełkowanie ułatwi "wylustrzanie" elementów :)

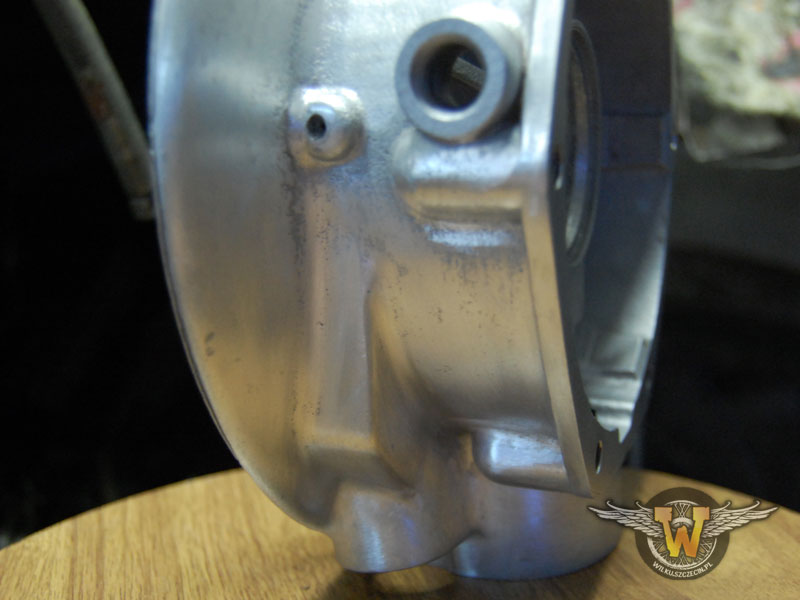

Kolejna partia zdjęć. Jak się okazało szkiełkowanie o kant dupy można rozbić :) Chcąc zrobić element "na lustro" można sobie spokojnie odpuścić szkiełkowanie, ale jeśli ma być matowy to można się pokusić o wydanie paru groszy.

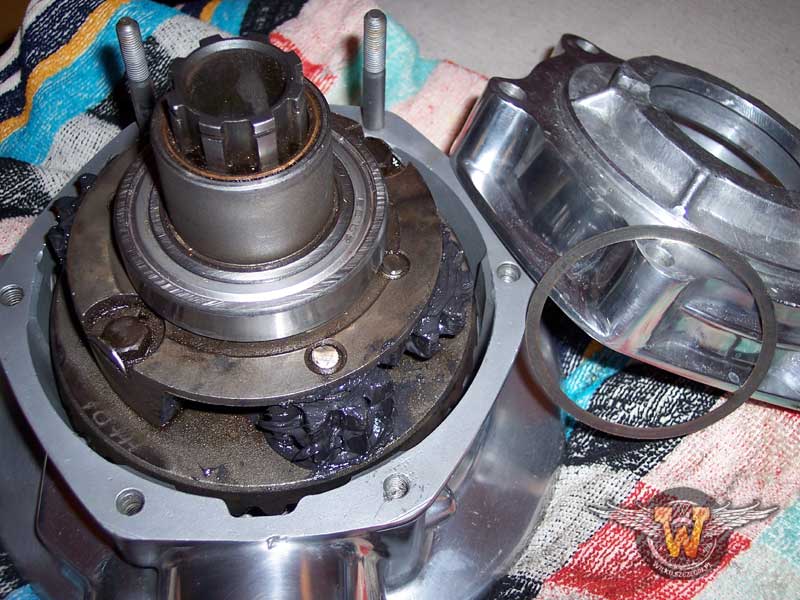

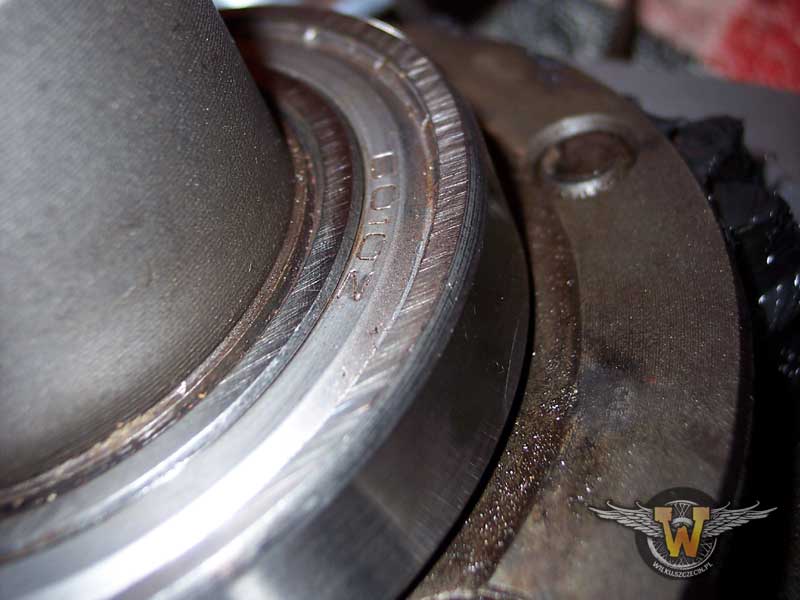

Składanie łożysk dyferencjału wcale nie jest takie łatwe. Za pierwszym podejściem udało się idealnie, ale ostanowiłem sprawdzić czy aby napewno... :) I potem składałem to chyba z dziesięć razy, aż w końcu udało się...
Z tym łożyskiem było zdecydowanie łatwiej. Nie mogłem nigdzie znaleźć odpowiedniego zamiennika polskiej/japońskiej/niemieckiej produkcji i musiałem dać wschodni wyrób.

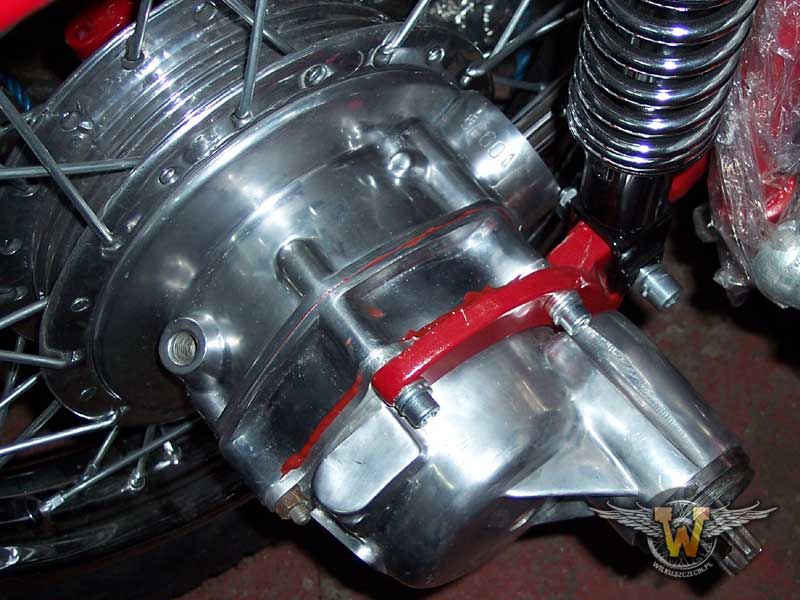

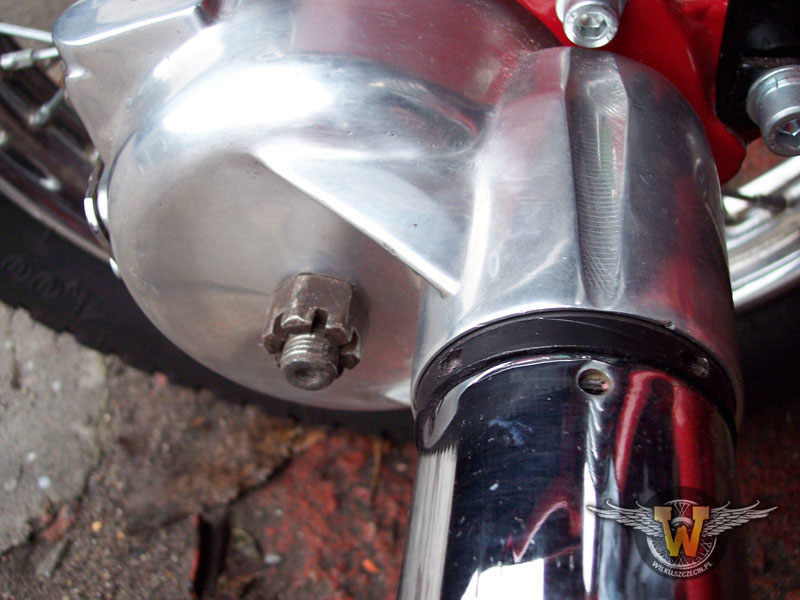

Tadaaaaaaam :) Trochę pociapany silikonem i smarem. Nie chce się ładnie błyszczeć.
